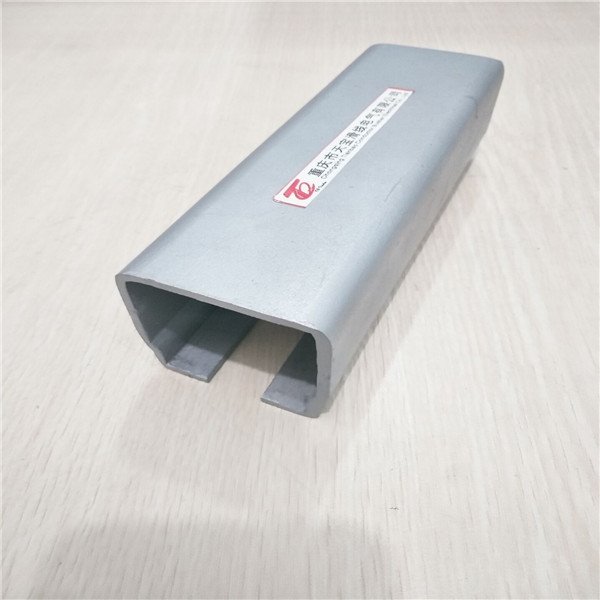

63*63滑轨 电缆滑轨
发布日期:2020-02-19 07:48:22    打印


电缆滑轨产品概述

               30*32/33*40/40*40/50*50/63*63平移C型滑轨导轨电缆滑轨滑车,C型槽钢滑轨,不锈钢滑轨,作为移动行车电机、电器的供电和电子装置的信号传送最为理想的产品,是各起重机厂不可缺少的配套产品,可与进口产品相互通用,也可作为设备的备用件,广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

63*63电缆滑轨结构特点及工作原理

      63*63电缆滑轨滑车,C型槽钢滑轨,不锈钢滑轨,该产品由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料,可用于户内外和接触油污的场所,具有一定的耐气候性能,与圆电缆比具有弯曲半径小,寿命长等优点。

      63*63电缆滑轨轧道采用冷轧钢板一次冷拉成型,以确保轨道截面尺寸的精度,取代了角钢及其它导电方式的不安全,重量大,室内滑线积灰,室外结冰造成线路短咯,影响使用的缺点,轨道单位长度4~6m采用耦合器连接头,可依需扩展到任意长度。
     63*63电缆滑轨该产品的工作原理见工程应用图示(1)扁平电缆的始端(接现场接线盒)固定于导轧的始端固定器上,再根据现场允许运行的空间,间隔适当的长度(1-2.5mm)依次固定在携带电缆的四轮台车上,电缆未端(接用电源)因定在最后一个小车(牵引车)上。通过拔车上的弹簧拔小车往复移动,通过电缆的拖拽(长度如超过20m应考虑原用牵引绳,使电缆免受拉力)作用,带动所有的小车在轧道中任意速度自由滑动,导轨安装简便,无需调试,且无触点接触供电等优点,安全可靠。
